ЗАПЧАСТИ

МЫ ПРЕДЛАГАЕМ

Стропы грузоподъемные (канатные, цепные, текстильные)

Стропы текстильные ленточные

Цвет ленты	Ширина ленты	Тип
		СТК	СТП	1СТ	2СТ	4СТ

	мм	Грузоподъемность, т
фиолетовый	50	1.0	1.0	1.0	1.0	1.6
фиолетовый	50	—	—	—	—	2.0
фиолетовый	50	—	—	—	—	2.5
зеленый	60	2.0	2.0	1.6	1.6	3.2
зеленый	60	—	—	2.0	2.0	4.0
зеленый	60	—	—	—	2.5	5.0
желтый	90	3.0	3.0	3.2	3.2	6.3
желтый	90	—	—	2.5	4.0	8.0
серый	120	4.0	4.0	4.0	5.0	10.0
красный	150	5.0	5.0	5.0	6.3	12.5
коричневый	180	6.0	6.0	6.3	8.0	16.0
синий	240	8.0	8.0	8.0	10.0	20
оранжевый	300	10.0	10.0	10.0	12.5	25.0
оранжевый	300	12.0	12.0	12.0	16.0	32.0

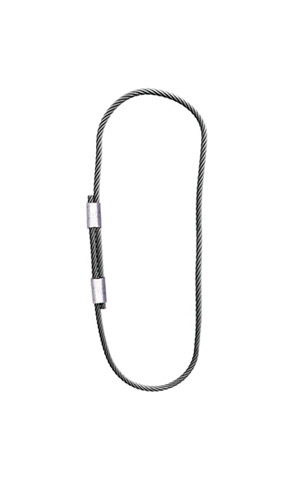

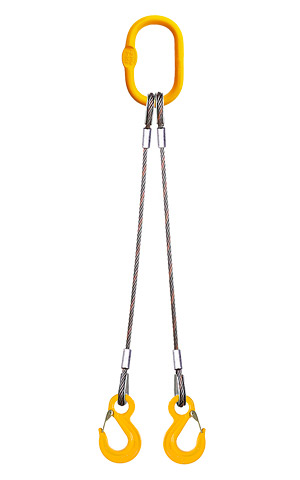

Стропы канатные

Диаметр каната	Тип стропа
	СКП	1СК	2СК	4СК	СКК

мм	Грузоподъемность, тн
8,1	0.63	0.63	0.80	1.60	1.25
9,7	0.80	0.80	1.00	2.00	1.80
11,5	1.25	1.00	1.60	3.20	2.50
13,5	1.60	1.60	2.00	4.00	3.20
15,0	2.00	2.00	2.50	5.00	4.00
16,5	2.50	2.50	3.20	6.30	5.00
18,0	2.80	—	—	—	5.60
20,0	3.20	3.20	4.00	8.00	7.00
22,0	4.00	4.00	5.00	10.00	8.00
23,5	5.00	5.00	6.30	12.50	10.00
27,0	6.30	6.30	8.00	16.00	12.50
29,0	7.00	—	—	—	14.00
31,0	8.00	8.00	10.00	20.00	16.00
33,0	10.00	10.00	12.50	25.00	20.00
36,5	11.00	—	—	—	22.00
39,5	12.50	12.50	16.00	32.00	25.00
42,0	16.00	16.00	20.00	40.00	32.00
46,5	20.00	20.00	25.00	50.00	40.00

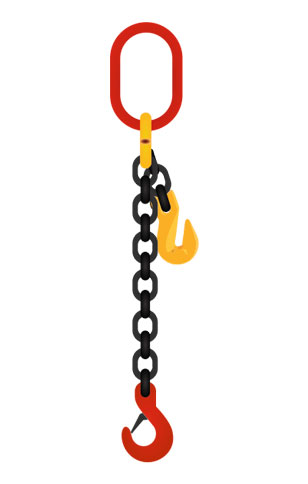

Стропы цепные

Калибр цепи	Тип стропа
	1СЦ	2СЦ	3СЦ	4СЦ	УСЦ	2СЦвз

мм	Грузоподъемность, тн
6х18	1.12	1.60	2.36	2.36	1.80	2.36
8х24	2.00	2.80	4.25	4.25	3.15	4.25
10х30	3.15	4.25	6.70	6.70	5.00	6.70
13х39	5.30	7.50	11.20	11.20	8.50	11.20
16х48	8.00	11.20	17.00	17.00	12.50	17.00
20х60	12.50	17.00	20.00	26.50	20.00	26.50
22х66	15.00	21.20	31.50	31.50	23.60	31.50
26х96	21.20	30.00	45.00	45.00	33.50	40.00
32х116	31.50	45.00	63.00	63.00	50.00	63.00

Такелажные средства

Скобы такелажные

1. Скоба такелажная типа G2130

Тип: омегообразная, (болт – гайка);
Коэффициент запаса прочности: 6:1;
Материал: высокопрочная легированная сталь. Горячая оцинковка;
Область применения не ограничена.

Тип	Грузоподъем ность, тн	A	B	C	D	E	E1	H	L	F	G	Масса 1 шт./кг
Тип	Грузоподъем ность, тн	мм										Масса 1 шт./кг
1/4 »	0,5	48	33	29	8	12	20	29	N/D	16	6	0,05
5/16 »	0,75	53	37	31	10	14	21	31	N/D	19	8	0,10
3/8 »	1,0	64	45	10	11	15	25	36	59	24	10	0,15
7/16 »	1,5	73	51	12	13	16	29	43	63	27	11	0,22
1/2 »	2,0	76	58	13	16	20	33	46	73	31	13	0,36
5/8 »	3,25	106	75	16	19	25	42	60	91	39	16	0,65
3/4 »	4,75	127	89	19	23	33	50	72	107	47	20	1,23
7/8 »	6,5	146	102	23	26	34	56	83	117	54	24	1,79
1 »	8,5	165	119	26	29	43	67	95	136	59	25	2,28
1 1/8 »	9,5	185	131	29	33	46	72	104	150	68	30	3,75
1 1/4 »	12,0	207	145	33	36	48	79	118	172	76	33	5,31
1 3/8 »	13,5	227	162	36	38	58	90	133	187	83	36	7,18
1 1/2 »	17,0	248	172	37	42	59	97	145	220	92	39	8,62
1 3/4 »	25,0	295	210	45	50	73	123	175	230	104	45	15,4
2 »	35,0	340	245	51	55	80	143	195	260	120	50	23,7
2 1/2 »	55,0	425	305	66	71	103	170	245	320	150	67	44,6
3 »	85,0	500	350	77	80	125	195	300	375	172	80	70,0
3 1/2 »	120,0	626	419	105	95	133	229	372	N/D	203	92	120,0

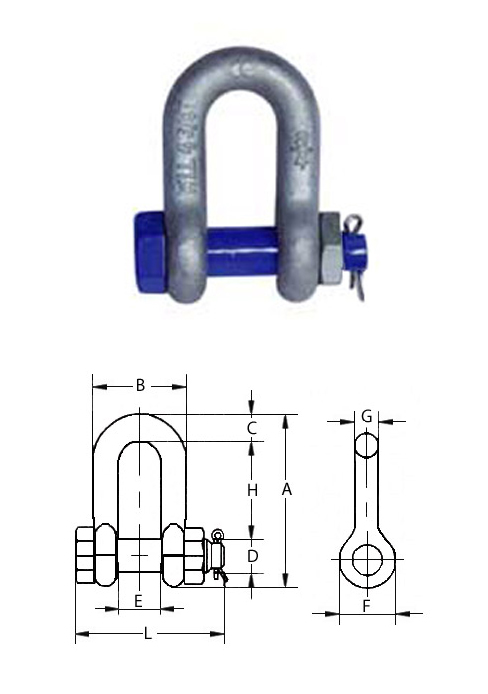

2. Скоба такелажная типа G2150

Тип: прямая, (болт – гайка);
Коэффициент запаса прочности: 6:1;
Материал: высокопрочная легированная сталь. Горячая оцинковка;
Область применения не ограничена.

Тип	Грузоподъем ность, тн	A	B	C	D	E	H	L	F	G	Масса 1 шт./кг
Тип	Грузоподъем ность, тн	мм									Масса 1 шт./кг
1/4 »	0,5	40	25	6	8	12	19	40	16	6	0,06
5/16 »	0,75	49	30	8	10	14	26	46	19	8	0,10
3/8 »	1,0	60	36	10	11	16	30	59	24	10	0,15
7/16 »	1,5	68	42	11	13	18	37	63	28	12	0,22
1/2 »	2,0	76	46	13	16	20	40	73	30	13	0,34
5/8 »	3,25	96	60	16	19	27	51	91	40	16	0,67
3/4 »	4,75	105	71	19	23	32	62	104	48	20	1,14
7/8 »	6,5	132	81	23	26	35	68	117	52	23	1,74
1 »	8,5	149	94	25	29	42	80	138	59	26	2,52
1 1/8 »	9,5	170	103	29	33	46	91	150	67	30	3,45
1 1/4 »	12,0	185	115	32	36	51	95	173	77	34	4,9
1 3/8 »	13,5	215	128	35	38	58	117	184	83	35	6,24
1 1/2 »	17,0	225	136	37	38	61	125	184	89	37	8,39
1 3/4 »	25,0	265	161	46	50	69	143	225	102	46	14,2
2 »	35,0	312	184	51	57	83	172	264	122	51	21,2
2 1/2 »	55,0	377	238	67	70	105	203	344	145	67	38,6
3 »	85,0	429	279	89	83	127	216	419	165	79	56,0

3. Скоба такелажная типа G209

Тип: омегообразная, винт;
Коэффициент запаса прочности: 6:1;
Материал: высокопрочная легированная сталь. Горячая оцинковка;
Область применения не ограничена.

Тип	Грузоподъем ность, тн	A	B	C	D	D1	E	E1	H	L	F	G	Масса 1 шт./кг
Тип	Грузоподъем ность, тн	мм											Масса 1 шт./кг
1/4 »	0,5	47	33	6	8	5	12	20	29	35	16	6	0,05
5/16 »	0,75	53	37	8	10	5	14	21	31	42	19	8	0,09
3/8 »	1,0	63	45	10	11	5	15	25	36	51	24	10	0,14
7/16 »	1,5	73	52	11	13	5	18	29	42	58	26	12	0,17
1/2 »	2,0	83	58	13	16	6	20	32	45	68	31	13	0,33
5/8 »	3,25	106	74	16	19	6	26	42	60	85	39	16	0,62
3/4 »	4,75	126	88	19	23	7	31	49	70	102	47	20	1,07
7/8 »	6,5	146	102	23	26	8	37	58	84	116	53	24	1,64
1 »	8,5	165	119	26	29	10	43	67	95	135	59	25	2,28
1 1/8 »	9,5	185	131	29	33	10	46	72	104	145	68	30	3,36
1 1/4 »	12,0	207	145	33	36	11	48	79	118	162	76	33	4,31
1 3/8»	13,5	227	162	36	38	14	58	90	133	179	83	36	6,14
1 1/2 »	17,0	250	173	38	42	15	62	96	144	186	90	38	7,8
1 3/4 »	25,0	300	215	45	50	17	72	123	175	225	105	45	12,6
2 »	35,0	348	253	61	57	31	82	146	197	263	122	53	20,4
2 1/2 »	55,0	453	327	80	70	35	105	184	267	330	145	69	38,9

4. Скоба такелажная типа G210

Тип: прямая, винт;
Коэффициент запаса прочности: 6:1;
Материал: высокопрочная легированная сталь. Горячая оцинковка;
Область применения не ограничена.

Тип	Грузоподъем ность, тн	A	B	C	D	D1	E	H	L	F	G	Масса 1 шт./кг
Тип	Грузоподъем ность, тн	мм										Масса 1 шт./кг
1/4 »	0,5	40	24	6	8	5	12	22	35	15	6	0,05
5/16 »	0,75	49	30	8	10	6	14	26	42	19	8	0,08
3/8 »	1,0	59	37	10	12	5	16	31	52	24	10	0,13
7/16 »	1,5	69	42	12	13	5	18	36	57	26	11	0,2
1/2 »	2,0	76	46	13	16	6	20	39	68	31	14	0,27
5/8 »	3,25	97	60	16	19	7	27	51	87	39	17	0,57
3/4 »	4,75	118	72	19	23	8	32	64	101	48	20	1,2
7/8 »	6,5	133	81	23	26	8	35	71	114	51	22	1,43
1 »	8,5	149	94	26	28	8	43	79	132	60	26	2,15
1 1/8 »	9,5	170	103	29	33	10	46	92	145	68	31	3,06
1 1/4 »	12,0	188	118	33	36	12	52	99	160	74	32	4,11
1 3/8»	13,5	215	128	35	37	14	58	119	179	82	34	5,28
1 1/2 »	17,0	225	137	38	42	15	61	121	185	89	37	7,23
1 3/4 »	25,0	265	161	46	50	18	66	140	225	101	46	12,1
2 »	35,0	312	184	51	57	31	82	172	263	122	51	19,2
2 1/2 »	55,0	377	238	66	70	35	105	203	330	145	66	32,5

Талрепы грузовые

1. Талреп грузовой (вилка – вилка)

Тип: открытая штампованная муфта;
Материал: конструкционная сталь. Оцинкованное покрытие;
Коэффициент запаса прочности: 4:1
Соответствуетстандарту: USFedSpecFF-T-791bTYPE 1 FORM 1 CLASS 7

Тип (дюйм)	Рабочая нагрузка, тн	Аналог резьбы, мм	Amin	Amax	B	C	D	E	F	G	Lmin	Lmax	Масса 1 шт./кг
Тип (дюйм)	Рабочая нагрузка, тн	Аналог резьбы, мм	мм										Масса 1 шт./кг
3/8″x 6″	0,54	М10	294	454	156	10	8	12	45	21	260	420	0,4
1/2″x 6″	1,0	М12	332	488	153	12	10	16	47	26	290	446	0,7
5/8″x 6″	1,6	М16	373	530	153	16	13	17	59	34	323	480	1,15
3/4″x 6″	2,3	М19	424	574	153	19	17	21	67	38	360	510	1,85
7/8″x 12″	3,2	М22	621	916	305	22	19	29	81	47	555	850	3,45
1″x 18″	4,5	М25	823	1288	458	24	23	29	89	54	745	1210	5,9
1 1/4″x 12″	6,8	М32	764	1074	305	32	29	46	118	73	660	970	9,3
1 1/2″x 12″	9,7	М38	810	1120	305	38	36	53	137	69	680	990	13,7
2″ x 24″	16,78	М50	1345	1955	735	50	51	66	180	97	1165	1775	43,5

Талрепы общего назначения
(монтажные талрепы DIN 1480)

1. Талреп монтажный DIN 1480 (крюк-кольцо)

Коэффициент запаса прочности: 2:1
Вариант исполнения концевых элементов: крюк — кольцо.
Материал — углеродистая сталь. Оцинкованное покрытие.
Метод изготовления – литье.

Тип	Рабочая нагрузка, kN	Amin	Amax	C	E	d1	d2	Масса 1шт./кг
Тип	Рабочая нагрузка, kN	мм						Масса 1шт./кг
М6	70	121	182	110	55	9	6-9*	0,09
М8	140	151	233	110	57	11	8-10*	0,16
М10	220	186	263	125	70	15	10-14*	0,28
М12	310	197	295	125	70	15	12-16*	0,42
М14	450	243	353	140	75	16	14-18*	0,6
М16	600	270	400	170	88	18	16-22*	0,9
М18	750	280	423	200	98	19	19-23*	1,32
М20	910	320	465	200	105	20	20-24*	1,63
М22	1100	350	520	220	118	23	22-28*	2,2
М24	1300	360	520	255	135	24	24-28*	3,06

Талреп монтажный DIN 1480 схема чертеж

Зажимы для канатов и тросов

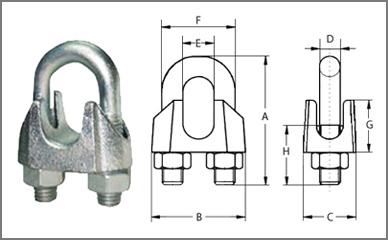

1. Зажим для канатов общего назначения DIN 741

Данный зажим является наиболее распространенным типом и может использоваться с канатами и тросами во всех сферах кроме грузоподъемных операций. Рекомендуется установка не менее трех зажимов на одну петлю, как указано в таблице в конце страницы.
Конструкция: литая колодка;
Материал: углеродистая сталь. Оцинкован.
Соответствие стандарту: DIN 741

Маркировка	A	B	C	D	E	F	G	H	Масса 1 шт./кг
Маркировка	мм								Масса 1 шт./кг
#6	29	24	11	4	8	18	11	16	0,02
#8	33	27	13	5	9	20	13	19	0,03
#10	41	31	16	7	10	25	16	20	0,06
#13	50	42	22	9	14	33	21	26	0,11
#16	63	50	26	11	17	39	26	35	0,19
#19	72	55	29	11	21	42	29	39	0,24
#22	82	62	32	13	24	49	35	42	0,36
#26	100	66	34	13	27	52	36	50	0,44
#30	105	73	38	15	32	62	43	51	0,60
#34	117	81	39	15	37	67	49	54	0,78
#40	132	87	44	15	43	73	55	63	0,95

2. Зажим для каната HDG G450

Зажимы данного типа предназначены для соединения канатов между собой, а так же изготовления петель на концах канатов. Используется без ограничений, в том числе в грузоподъемных операциях.
Конструкция: штампованная колодка;
Материал: углеродистая сталь. Оцинкован.
Соответствие стандарту: US Fed Spec FF-С-450 TYPE 1 CLASS 1

Маркировка		A	B	C	D	E	F	G	H	Масса 1 шт./кг
дюйм	мм	мм								Масса 1 шт./кг
1/8 «	4	24	24	20	6	N/B	N/B	10	N/B	0,03
3/16 «	5	31	30	23	6	N/B	N/B	13	N/B	0,05
1/4 «	6	34	37	30	8	N/B	N/B	17	N/B	0,09
5/16 «	8	45	43	33	10	N/B	N/B	18	N/B	0,13
3/8 «	10	49	50	41	11	16	37	23	24	0,20
1/2 «	13	60	58	48	13	18	41	29	34	0,35
9/16 «	14	71	63	52	14	19	43	31	36	0,44
5/8 «	16	74	64	52	14	21	47	34	37	0,46
3/4 «	19	86	72	57	16	23	51	36	40	0,66
7/8 «	22	99	81	62	19	27	62	40	44	0,95
1 «	26	108	89	67	19	31	66	45	47	1,13
1 1/8 «	30	118	90	71	19	33	68	48	54	1,24
1 1/4 «	32	130	105	80	22	39	80	55	54	1,92
1 3/8 «	36	140	107	80	22	40	80	59	66	2,10
1 1/2 «	38	148	113	87	22	43	85	62	70	2,43
1 5/8 «	42	160	120	92	25	48	94	68	78	3,20
1 3/4 «	45	175	134	97	29	54	106	75	80	4,00
2 «	50	196	149	113	32	57	112	77	85	5,60

3. Зажим для канатов типа Duplex

Зажим типа Duplex применяется для закрепления тросов малых диаметров между собой, а так же изготовления петель на концах этих канатов. Основное применение – бытовые и хозяйственные работы, где исключаются значительные силовые нагрузки на общую конструкцию. Представлен в диапазоне: 2,0 – 10,0 мм. Размер зажимов соответствует диаметрам зажимаемых канатов. Доступны к заказу от 1 шт.
Материал: штампованная сталь. Оцинкован.

Установка зажимов для канатов типа Duplex

Тип	Диаметр каната, мм	D	B	L	Вес 1 шт./кг
Тип	Диаметр каната, мм	мм			Вес 1 шт./кг
#2	2,0	М4	7,5	30	0,01
#3	3,0	М4	10	35	0,014
#4	4,0	М5	11	40	0,024
#5	5,0	М6	12	50	0,033
#6	6,0	М6	13	60	0,055
#8	8,0	М8	20	76	0,10
#10	10,0	М10	24	88	0,16

Последовательность установки зажимов

Карабины

1. Карабин универсальный DIN 5299C

Самый распространенный тип карабина. Благодаря специальной подпружиненной защелке, исключается риск случайного разъединения закрепленных элементов. Благодаря этому свойству, а также высокой прочности самой конструкции, карабины данного типа широко используют в военном деле, экстремальном туризме, спасательных операциях, бытовых и хозяйственных нуждах и т.д. Представлены в диапазоне размеров: 5,0 – 14,0 мм. Доступны к заказу от 1 шт.
Материал: углеродистая сталь. Оцинкованное покрытие.
Метод изготовления: штамповка.

Маркировка	Рабочая нагрузка, kN	D	A	B	C	D	E	F	L	Масса 1 шт/кг
Маркировка	Рабочая нагрузка, kN	мм								Масса 1 шт/кг
#5	100	5	51	25	18	5	7	8	41	0,02
#6	120	6	60	29	21	6	8	9	48	0,03
#8	230	8	80	38	28	8	11	11	64	0,06
#10	350	10	100	50	35	10	14	13	80	0,12
#12	450	12	141	69	42	12	24	19	117	0,25
#14	580	14	185	88	53	14	32	26	157	0,45

Стяжные ремни

Конструкция ремня	Ширина ленты	Максимальная допустимая рабочая нагрузка (LC)			Номинальная сила натяжения (S_TF)
	Ширина ленты
	дюйм(мм)	кг	кг	кг	кг	кг	кг
(крюк-крюк)	1» (25.0)	750	1500	—	75	150	—
	1.5» (38.0)	1500	3000	—	150	300	—
	2» (50.0)	2500	5000	—	300	600	—
	3» (75.0)	3750	7500	—	400	800	—
	4» (100.0)	5000	10000	—	500	1000	—
(звено-звено)	1″ (25.0)	750	1500	—	75	150	—
	1.5» (38.0)	1500	3000	—	150	300	—
	2» (50.0)	2500	5000	—	300	600	—
(кольцевой с храповиком)	1» (25.0)	—	—	1500	—	—	150
	1.5» (38.0)	—	—	3000	—	—	300
	2» (50.0)	—	—	5000	—	—	600
	3» (75.0)	—	—	7500	—	—	800
	4» (100.0)	—	—	10000	—	—	1000
кольцевой с замком-зажимом	1» (25.0)	—	—	500	—	—	100
	1.5» (38.0)	—	—	600	—	—	100
	2» (50.0)	—	—	1100	—	—	200
	3» (75.0)	—	—	—	—	—	—
	4» (100.0)	—	—	—	—	—	—
кольцевой с затяжной пряжкой	1» (25.0)	—	—	1000	—	—	—
	1.5» (38.0)	—	—	3000	—	—	—
	2» (50.0)	—	—	5000	—	—	—
	3» (75.0)	—	—	—	—	—	—
	4» (100.0)	—	—	—	—	—	—

Буксировочные ремни

Исполнение
для легковых автомобилей, джипов массой до 2500 кг
Обозначение, фитинги	БР 11 (Петля-Петля)	БР 12 (Петля-Крюк)	БР 13 (Крюк-Крюк)	БР 14 (Петля-Скоба)	БР 15 (Скоба-Скоба)	БР 16 (Крюк-Скоба)
Лента (цвет, ширина)	50 мм
Критическая нагрузка	4 000 кг
для автомобилей класса E, SUV, MPV, внедорожников, микроавтобусов общей массой до 5 000 кг
Обозначение, фитинги	БР 21 (Петля-Петля)	БР 22 (Петля-Крюк)	БР 23 (Крюк-Крюк)	БР 24 (Петля-Скоба)	БР 25 (Скоба-Скоба)	БР 26 (Крюк-Скоба)
Лента (цвет, ширина)	50 мм
Критическая нагрузка	8 000 кг
для городских грузовиков, малых автобусов общей массой до 8 000 кг
Обозначение, фитинги	БР 31 (Петля-Петля)	БР 32 (Петля-Крюк)	БР 33 (Крюк-Крюк)	БР 34 (Петля-Скоба)	БР 35 (Скоба-Скоба)	БР 36 (Крюк-Скоба)
Лента (цвет, ширина)	60 мм
Критическая нагрузка	14 000 кг
для автобусов и грузовиков общей массой до 14 000 кг
Обозначение, фитинги	БР 41 (Петля-Петля)	БР 42 (Петля-Крюк)	БР 43 (Крюк-Крюк)	БР 44 (Петля-Скоба)	БР 45 (Скоба-Скоба)	БР 46 (Крюк-Скоба)
Лента (цвет, ширина)	90 мм
Критическая нагрузка	20 000 кг
для автобусов, грузовиков, дорожной техники общей массой до 18 000 кг
Обозначение, фитинги	БР 51 (Петля-Петля)	БР 52 (Петля-Крюк)	БР 53 (Крюк-Крюк)	БР 54 (Петля-Скоба)	БР 55 (Скоба-Скоба)	БР 56 (Крюк-Скоба)
Лента (цвет, ширина)	120 мм
Критическая нагрузка	28 000 кг
для тягачей, автовозов, тракторов, и другой тяжелой техники общей массой до 25 000 кг
Обозначение, фитинги	БР 61 (Петля-Петля)	БР 62 (Петля-Крюк)	БР 63 (Крюк-Крюк)	БР 64 (Петля-Скоба)	БР 65 (Скоба-Скоба)	БР 66 (Крюк-Скоба)
Лента (цвет, ширина)	90 мм
Критическая нагрузка	40 000 кг
для тягачей, автовозов, тракторов и другой тяжелой техники общей массой до 35 000 кг
Обозначение, фитинги	БР 71 (Петля-Петля)	БР 72 (Петля-Крюк)	БР 73 (Крюк-Крюк)	БР 74 (Петля-Скоба)	БР 75 (Скоба-Скоба)	БР 76 (Крюк-Скоба)
Лента (цвет, ширина)	Текстиль, 120 мм
Критическая нагрузка	55 000 кг

Условное обозначение буксировочного ремня: БР SM/L, где:
БР — буксировочный ремень
S — серия буксировочного ремня относительно его разрушающей нагрузки:
«1» — 4 000 кг
«2» — 8 000 кг
«3» — 14 000 кг
«4» — 20 000 кг
«5» — 28 000 кг
«6» — 40 000 кг
«7» — 55 000 кг
М — модификация ремня, несущая информацию о комплектации ремня крюками, скобами:
«1» — петля-петля
«2» — петля-крюк
«3» — крюк-крюк
«4» — петля-скоба
«5» — скоба-скоба
«6» — крюк-скоба
L — длина ремня в мм

Тали, лебедки, электротельферы

Тали ручные цепные типа HSZ

Модель	HSZ-0.5	HSZ-1	HSZ-2	HSZ-3	HSZ-5	HSZ-10
Грузоподъемность, тн	0,5	1,0	2,0	3,0	5,0	10,0
Высота подъема, м	по требованию Заказчика (по умолчанию – 3м)
Испытательная нагрузка, тн	0,75	1,5	3,0	4,5	7,5	12,5
тяговое усилие, Н	170	340	340	390	420	420
Количество цепных полиспастов:	1	1	2	2	2	4
Диаметр звена цепи, мм	6	6	6	8	10	10
Ширина, мм (А)	142	142	142	178	210	358
Толщина, мм (В)	126	126	126	142	165	165
Зев крюка, мм (S)	18	22	27	34	44	55
Min расстояние между крюками, мм (Н)	280	300	380	470	600	730
Масса тали 3м, кг	10,4	11,2	15	23	36	68
Масса цепей для 1 доп. метра подъема	1,7	1,7	2,5	3,7	5,3	9,7

Тали цепные рычажные типа HSHZ

Модель		HSHZ-0,75	HSHZ-1,5	HSHZ-3,0	HSHZ-6,0
Грузоподъемность, тн		0,75	1,5	3,0	6,0
Высота подъема, м		Согласно требований заказчика (по умолчанию – 1,5 м)
Тестовая нагрузка, kN		11.0	22.5	37.5	75.0
Макс. усилие на рукояти, N		140	220	320	340
Кол-во грузоподъемных цепей		1	1	1	2
Диаметр подъемной цепи, мм		6	8	10	10
Расстояние между крюками (Н), мм		325	380	480	620
Длина рукояти (L), мм		280	410	410	410
Размеры, мм	A	148	172	200	200
	B	90	98	115	115
	C	136	160	180	235
	D	30	35	40	50
Вес тали 1,5 м, кг		7	11	21	31
Вес доп. метра цепи, кг		0,8	1,4	2,2	4,4

Монтажно-тяговый механизм (МТМ) типа ZNL

Модель		ZNL-0.8	ZNL-1.6	ZNL-3.2
Грузоподъемность, кг		800	1600	3200
Максимальное тяговое усилие, Н		340	400	440
Диаметр троса, мм		8,3	11,0	16,0
Длина троса в комплекте, м		20
Коэф. запаса прочности троса:		5:1
Размеры, мм	А	426	545	660
	В	238	284	325
	С	64	97	116
	L1	—	692	692
	L2	800	1200	1200
Вес механизма (без троса), кг		6,4	12,0	23,0
